Problème Voyant Air Bag 01321/6051 + TPMS 03159 + Frein a main 00473 (1 Membre)

[AtO-M1zZ]

Bonjour a tous,
Je rencontre a un probleme depuis plusieurs mois sur mon S4 et qui par conséquent l'immobilise (et oui la date du CT est échue)
Tout a commencé avec les 2 voyants air bag allumé, celui du compteur et celui vers le MMI. Apres recherche je m'oriente vers la batterie, je la mesure mais elle n’était pas si faiblarde que ca mais bon elle a 6 ans donc dans le doute je la change. Cette action n'a eu aucun impact. Je n'ai fait aucune manipulation au vcds pour la changer. J'ai lu que certains faisait un encodage, j'ai a mainte reprise débrancher la batterie sur de longue période cela n'a jamais eu d'impact c'est pour cela que je ne me suis pas trop posé de question. A tort..?
Puis j'ai commencé a avoir 2 autres voyants, celui de la pression des pneus TPMS et du freins a main. J'ai effacé à plusieurs reprises les défauts et re roulé, a chaque fois ils reviennent.
Du coup mon vcds est un vrai sapin de noel
J'ai fais le tour des forums audi us/fr et dédié au vcds, la seule information que je trouve serait de démonter le module airbag qui se trouve dans la console centrale et de regarder si la masse se fait bien... J'ai aussi lu qu'une batterie hs pouvait vider des composants.

La solution serait d'aller en concession audi mais je n'ai pas de bonne expérience avec eux et ils vont certainement tout changer sans trop se poser de question.

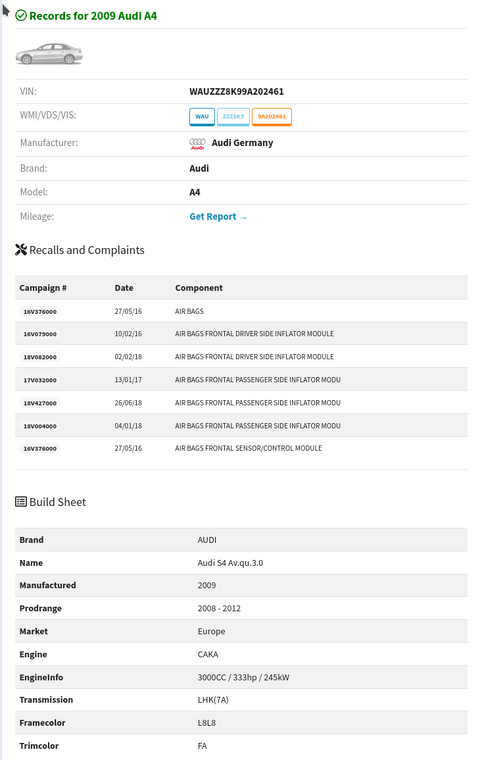

En m'inscrivant sur le forum j'ai aussi vu que ma voiture faisait parti d'un certains nombres de rappel pour les airbag. rappel que je n'ai jamais eu.



Merci a tout ceux qui voudront bien prendre le temps de m'aider.

-------------------------------------------------------------------------------
Address 01: Engine (J623-CAKA) Labels:| 06E-907-551-CAK.clb
Part No SW: 8K0 907 551 HW: 8K0 907 551
Component: 3.0T SIMOS84 H01 0004
Revision: -------- CVN: E39F1EC5
Coding: 010C000C240F0928
Shop #: WSC 06517 002 1048576
ASAM Dataset: EV_ECM30TFS8K0907551 A01006
ROD: EV_ECM30TFS8K0907551_A01.rod
VCID: 6ED37BBFB1970CF9A3-803A
VINID: 9D196AAAA21B249442002106042ECA292D

1 Fault Found:
6051 - No Communications with Airbag Control Module
U0151 00 [045] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 33
Mileage: 146599 km
Date: 2024.09.19
Time: 08:21:28

Engine RPM: 181.00 /min
Normed load value: 6.3 %
Vehicle speed: 0 km/h
Coolant temperature: 17 °C
Intake air temperature: 17 °C
Ambient air pressure: 950 mbar
Voltage terminal 30: 10.156 V
Unlearning counter according OBD: 40
Engine speed: actual: 0 /min
MAF_ENVD: 0.00000 mg/stroke
Coolant temperature (unfiltered): 6.0 °C
Engine: operating status: ES
Battery voltage: 11.882813 V
Vehicle speed: actual: 0 km/h


-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels:. 8K0-907-379-V1.clb
Part No SW: 8K0 907 379 AJ HW: 8K0 907 379 AJ
Component: ESP8 quattro H04 0040
Revision: -------- Serial number: --------------
Coding: 29ED02
Shop #: WSC 06517 002 1048576
VCID: 01093003980903814E-8054

3 Faults Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Hex Value: 0x00C0
Hex Value: 0x07A0
Hex Value: 0x001F
Hex Value: 0x6990
Hex Value: 0x00FF

00473 - Control Module for Elect. Park/Hand Brake (J540)
013 - Check DTC Memory
Freeze Frame:
Fault Status: 01101101
Fault Priority: 6
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Hex Value: 0x00C0
Hex Value: 0x07A0
Hex Value: 0x0032
Hex Value: 0x0290
Hex Value: 0x00FF

03159 - TPMS Functionality in ESP
000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 4
Fault Frequency: 15
Reset counter: 113
Mileage: 146606 km
Time Indication: 0
Date: 2024.09.19
Time: 08:35:43

Freeze Frame:
Hex Value: 0x3400
Hex Value: 0x4004
Hex Value: 0x1235
Hex Value: 0x0DB5
Hex Value: 0x00FF



-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels:. 8Tx-820-043-3Z.clb
Part No SW: 8T1 820 043 AC HW: 8T1 820 043 AC
Component: KLIMA 3 ZONEN H06 0150
Revision: C1000000 Serial number: 01030220090527
Coding: 66000000
Shop #: WSC 06335 000 00000
VCID: 72EB6FCFADAF281947-8026

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 33
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:14



-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels:. 8K0-907-063.clb
Part No SW: 8K0 907 063 D HW: 8K0 907 063 D
Component: BCM1 1.0 H22 0253
Revision: 05022001 Serial number: 00000000203656
Coding: 260050914174AF313F01000300001D0D0F9CE74800010141000000
Shop #: WSC 03957 004 104857
VCID: 306FA5C763235A09F1-8064

Subsystem 1 - Part No SW: 8K1 955 119 A HW: 8T1 955 119 Labels: 1KX-955-119.CLB
Component: WWS 300109 H06 0070
Serial number: SWF09010306334
Coding: 00FD11

Subsystem 2 - Part No SW: 8K0 955 559 HW: 8K0 955 559 Labels: 8K0-955-559.CLB
Component: RLS H04 0003
Serial number: 10372453
Coding: 025028

Subsystem 3 - Part No SW: 8K0 941 531 AA HW: 8K0 941 531 AA
Component: E1 - LDS H07 0080
Serial number: 00000000003001090568

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 1
Reset counter: 73
Mileage: 148472 km
Time Indication: 0
Date: 2024.11.17
Time: 14:49:00




-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels:. 8T0-920-xxx-17.clb
Part No SW: 8K0 920 930 E HW: 8K0 920 930 E
Component: KOMBIINSTR. H03 0224
Revision: 00200000 Serial number: 9E4178P19
Coding: 03071100B3000008030000
Shop #: WSC 03957 004 104857
VCID: 2F6DA6BB7E1D45F1E8-807A

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 40
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:11


-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels:. 8T0-907-468.clb
Part No SW: 8T0 907 468 Q HW: 8T0 907 468 L
Component: GW-BEM 5CAN-M H10 0095
Revision: FB600048 Serial number: 4800F09127801D
Coding: 000303
Shop #: WSC 06335 000 00000
VCID: 4FADC63B1EDD25F188-801A

Subsystem 1 - Part No SW: 8K0 915 181 B HW: 8K0 915 181 B
Component: J367-BDM H04 0150
Serial number: 19061635130109

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 2
Fault Frequency: 40
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:10


-------------------------------------------------------------------------------
Address 46: Central Conv. (J393) Labels:. 8K0-907-064-46.clb
Part No SW: 8K0 907 064 BQ HW: 8K0 907 064 BQ
Component: BCM2 1.1 H90 0247
Revision: 00002001 Serial number: 0116851075
Coding: 013E0620203934940330020000000000
Shop #: WSC 03957 004 104857
VCID: 000F350793030A8941-8054

Subsystem 1 - Part No: 8K0 951 177
Component: DWA-Sensor H02 0040

Subsystem 2 - Part No: 1K0 951 605 C
Component: LIN BACKUP HO H03 1301

Subsystem 3 - Part No SW: 8K0 959 591 HW: 8K0 959 591
Component: J245 PS130 H06 0037

Subsystem 4 - Part No SW: 8K0 959 591 HW: 8K0 959 591
Component: J394 PS225 H06 0037

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 38
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:12


-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels:. 8K0-959-792.clb
Part No SW: 8K0 959 792 D HW: 8K0 959 792 D
Component: TSG BF H11 0250
Revision: Serial number: 0000008471408
Coding: 011C02205E00410001
Shop #: WSC 06335 000 00000
VCID: 408FF507D383CA8901-8014

2 Faults Found:
00920 - Heated Outside Mirrors; Driver Side (Z4) / Passenger Side (Z5)
012 - Electrical Fault in Circuit
Freeze Frame:
Fault Status: 01101100
Fault Priority: 3
Fault Frequency: 93
Reset counter: 72
Mileage: 144308 km
Time Indication: 0
Date: 2024.07.12
Time: 19:13:47

02115 - Locking Unit for Central Locking
008 - Implausible Signal - Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 3
Fault Frequency: 3
Reset counter: 103
Mileage: 147935 km
Time Indication: 0
Date: 2024.10.30
Time: 09:11:50

------------------------------------------------------------------------------
Address 53: Parking Brake (J540) Labels: 8K0-907-801-V1.clb
Part No SW: 8K0 907 801 F HW: 8K0 907 801 F
Component: EPB Audi B8 H06 0070
Revision: 00000003 Serial number: 10000000175188
Shop #: WSC 00000 000 00000
VCID: 326BAFCF6D2F681987-8066

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication - MIL ON
Freeze Frame:
Fault Status: 11100100
Fault Priority: 4
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Voltage: 11.70 V
Count: 67
Speed: 0.0 km/h
Hex Value: 0x02E3
Hex Value: 0x0001
Hex Value: 0x1010



-------------------------------------------------------------------------------
Address 55: Headlight Range Labels: 8K0-907-357.clb
Part No: 8K0 907 357 B
Component: Dynamische LWR H01 0030
Revision: 00000001 Serial number:
Coding: 0000005
Shop #: WSC 06334 000 00000
VCID: 3467A9D7573B662995-8060

2 Faults Found:
01539 - Headlights Not Adjusted
005 - No or Incorrect Basic Setting / Adaptation - MIL ON
Freeze Frame:
Fault Status: 11100101
Fault Priority: 2
Fault Frequency: 1
Reset counter: 202
Mileage: 144058 km
Time Indication: 0
Date: 2024.07.05
Time: 17:22:45

00471 - Control Module for Elect. Regulated Dampers (J250)
013 - Check DTC Memory - MIL ON
Freeze Frame:
Fault Status: 11101101
Fault Priority: 2
Fault Frequency: 1
Reset counter: 202
Mileage: 144058 km
Time Indication: 0
Date: 2024.07.05
Time: 17:22:45



------------------------------------------------------------------------------
Address 72: Door, Rear Right (J389) Labels:. 4F0-959-795.clb
Part No SW: 4F0 959 795 N HW: 8K0 959 795 C
Component: TSG HR H10 0251
Revision: Serial number: 0000008432716
Coding: 010C02204000210001
Shop #: WSC 06335 000 00000
VCID: 4487F917C79BD6A925-8010

1 Fault Found:
02115 - Locking Unit for Central Locking
008 - Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 3
Fault Frequency: 3
Reset counter: 73
Mileage: 148208 km
Time Indication: 0
Date: 2024.11.06
Time: 13:16:51

Click to shrink...



[lionelcorbie80]

Quel marque ?



[AtO-M1zZ]

@lionelcorbie80 Je ne comprend pas ta question ? Quelle marque de quoi ?



[AtO-M1zZ]

Là tu t'es embarqué dans un sacré bazar...Calculateur d'airbag c'est assez sensible comme bestiole.

Si il est neuf, alors codage en ligne + adaptation (il faut garder impérativement la boite car il y a un code à rentrer inscrit dessus)

Si il est d'occasion, il faut réinjecter le codage sauvegarder de l'ancien, si c'est possible car certaines puces sont à écriture unique.

Je pense que tu devrais te diriger vers quelqu'un qui sait et a le matériel nécessaire pour bidouiller ça.

Avec un VCDS, je crois pas que tu puisses y arriver (et un reset des DTC ne fonctionnera pas)

Click to shrink...

Ton message n'est pas fait pour me rassurer, j’espère arriver a faire quelque chose avec mon vcds.
Pour le codage quel information recuperer de mes anciens scan ?
Je me vois mal me pointer en concession pour leur demander un codage, quoi que ...
J'ose imaginer que si les puces etait en utilisation Oneshot on ne les retrouverai pas en vente.

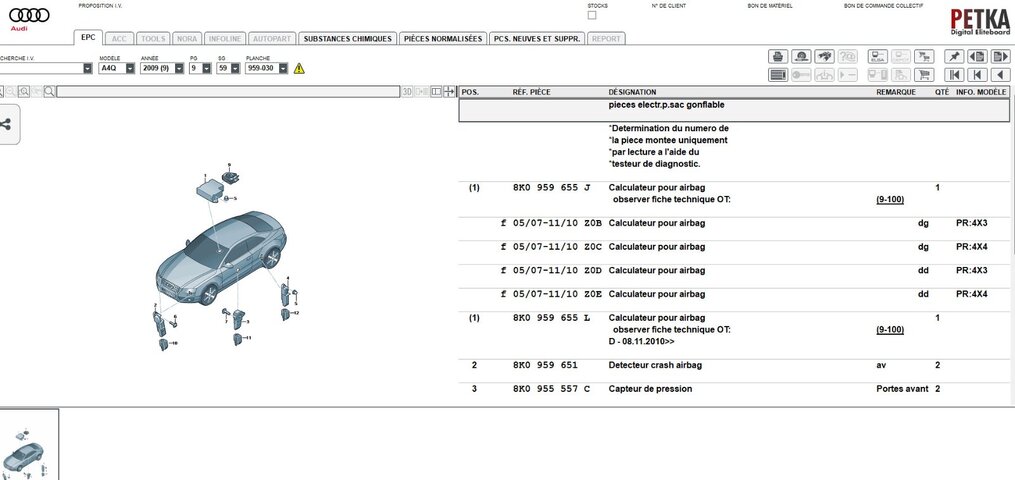

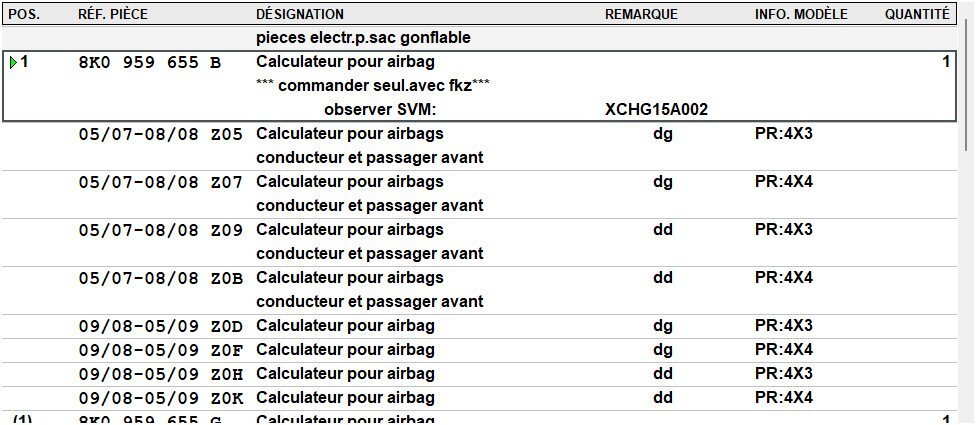

Voila ce que j'ai pour un vieux scan :

Adresse 15: Airbags (J234) Labels:| 8K0-959-655.clb
No. pièce Log: 8K0 959 655 B Mat: 8K0 959 655 B
Pièce: AirbagVW-AU10 H27 0410
No. de série: 0038JD1DWYPJ
Codage: 30343435363030303030554A304C384B3053
No. Atelier: WSC 06335 000 00000
Jeu de données ASAM: EV_AirbaECUVWAUDI010 A02007
ROD: EV_AirbaECUVWAUDI010_A02.rod
VCID: 3C760C6CB76BA6A696-8068

Capteur de collision du sac gonflable latéral: côté conducteur:
No. de série: 6334MSME44552E42D

Capteur de collision de sac gonflable latéral: côté passager:
No. de série: 6344MSME4504037FC

Capteur de collision du sac gonflable latéral AR: côté cond.:
No. de série: 6352QSME16200F0AB

Capteur de collision du sac gonflable latéral AR: côté pass.:
No. de série: 6362QSME79150D24J

Capteur de collision du sac gonflable frontal: côté conducteur:
No. de série: 63732SME41165012J

Capteur de collision du sac gonflable frontal: côté passager AV:
No. de série: 63832SME40163F1C%

Aucun code défaut trouvé.

Click to shrink...



[VinzA4]

Alors je ne sais pas si la dernier lettre de la référence a de l'importance, on vois ici que c'est B pour @VinzA4 c'etait J.

Click to shrink...

Salut At0,

Pour ton information mon ancien calculateur avait bien la lettre B comme toi sauf qu'elle a été remplacé par J en neuf

Pour ta voiture c'est pareil si je regarde en neuf je tombe sur le J comme moi, tout pareil ..

je ne suis pas sur que la derniere lettre joue. Si jamais tu as besoin d'un SVM code ce que je doute car d'occasion je peux l'avoir

Bon courage à toi pour la suite !



[Polo16v190]

La dernière lettre joue un rôle de révision, en général elle n'a pas d'importance, notamment pour les modules électroniques.

Elle est en revanche critique pour certain composant, comme les thermostat du groupe, sur les EA888.3, où certaines révisions avaient tendance à se fendre très rapidement, et à faire des fuites de LDR. Ce n'est pas interdit de les mettre, c'est juste peu fiable.



[lionelcorbie80]

@lionelcorbie80 Je ne comprend pas ta question ? Quelle marque de quoi ?

Click to shrink...

Ben de ton airbag, VW est installateur, mais ton airbag est construit par une marque.



[lionelcorbie80]

Bon j'ai trouvé, c'est siemens !!!!



[lionelcorbie80]

Sinon à l'aide du schéma de branchement, tu branches ton calculateur en mode solitaire, et tu regarde si il répond aux demandes de diagnostic, tu seras très vite fixé pour savoir si ok ou pas. Si ok, c'est pas lui qui est out, si pas ok, t'a plus qu'à le changer.



[lionelcorbie80]

Ou sinon branchement en solitaire, connection avec ODIS E, et injection d'un firmware correspondant à ton matériel, comme celà il sera comme neuf. Par la suite codage avec vcds et le tour est joué.

Attention toutefois à la protection des composants qui risque de s'activer si pas bien fait.



[Neketom]

Ton message n'est pas fait pour me rassurer, j’espère arriver a faire quelque chose avec mon vcds.
Pour le codage quel information recuperer de mes anciens scan ?
Je me vois mal me pointer en concession pour leur demander un codage, quoi que ...
J'ose imaginer que si les puces etait en utilisation Oneshot on ne les retrouverai pas en vente.

Click to shrink...

Voir et suivre ce que propose Lionel - que je salue -

Mon approche est plus typée concession mais il existe des moyens de bypass pour appairer ton boitier à ta voiture, par contre c'est loin d'être donné à tout le monde.



[charlydiag]



[AtO-M1zZ]

Bonjour a tous et merci pour vos reponses, c'est toujours tres constructif.

J'ai donc reçu le nouveau calculateur de pologne et je viens de le brancher.

La bonne nouvelle c'est que je n'ai plus le voyant airbag passager allumé, plus d'erreur sur le frein arriere, ni le TPMS. Cela confirme donc que mon ancien calculateur était bien HS.
J'ai fait un 1er scan, clear les defauts puis un second SCAN.

Voici ce qu'il me remonte, 1 message m'inquiétant plus que les autres

-------------------------------------------------------------------------------
Address 15: Airbags (J234) Labels:| 8K0-959-655.clb
Part No SW: 8K0 959 655 B HW: 8K0 959 655 B
Component: AirbagVW-AU10 H26 0410
Serial number: 0038JD13FBH4
Coding: 30343434363030303030554A304C384B3053
Shop #: WSC 06325 000 00000
ASAM Dataset: EV_AirbaECUVWAUDI010 A02007
ROD: EV_AirbaECUVWAUDI010_A02.rod
VCID: 3C7781F7B76BAE695D-8068

Crash sensor for side airbag: driver side:
Serial number: 6334MSME44552E42D

Front Passenger's Side Airbag Crash Sensor:
Serial number: 6344MSME4504037FC

Rear Side Airbag Crash Sensor (on driver's side):
Serial number: 6352QSME16200F0AB

Passenger side rear thorax airbag crash sensor:
Serial number: 6362QSME79150D24J

Crash sensor for front airbag: driver side:
Serial number: 63732SME41165012J

Crash sensor for front airbag: front passenger side:
Serial number: 63832SME40163F1C%

4 Faults Found:
9442816 - Front Passenger's Airbag Disabled Indicator Lamp
B1016 00 [137] - -
MIL ON - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 149466 km
Date: 2025.04.12
Time: 16:59:57

13697280 - Component Protection
U1101 00 [137] - Active
MIL ON - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 149466 km
Date: 2025.04.12
Time: 16:59:55

9445376 - Key switch for deactivation of passenger-side airbag
B1020 00 [137] - -
MIL ON - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 149466 km
Date: 2025.04.12
Time: 16:59:57

9446656 - Redundant signal path for airbag shut-off; passenger side
B1025 00 [137] - -
MIL ON - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Mileage: 149466 km
Date: 2025.04.12
Time: 16:59:57

Click to shrink...

La premiere chose que je constate c'est que le codage est different sur un caractere.

Nouveau : 30343434363030303030554A304C384B3053
Ancien : 30343435363030303030554A304C384B3053

J'ai tenté un codage via mon VCDS mais il me retourne un code erreur 02.

J'ai testé la désactivation de l'airbag passé via la clef et cela fonctionne, tout du moins le voyant s'allume. Ce qui n'explique pas les 3 erreurs liées.

Et vous l'aurez compris "13697280 - Component Protection" qui m'inquiete un peu plus.

Cependant je garde l'espoir de pourvoir résoudre ce probleme avec votre aide



[charlydiag]

13697280 - Component Protection

Protection des composants soit pièce neuve et codage soit qq qui sait via odis lever la protection des composants
