ATTENTION, IL FAUT VÉRIFIER À L’INTÉRIEUR DE VOS SERVOMOTEURS, QUE VOUS DISPOSEZ DU MÊME MODÈLE
DE POTENTIOMÈTRE QUE DANS CE TUTORIEL !!!
DE POTENTIOMÈTRE QUE DANS CE TUTORIEL !!!
Symptômes :
- Avec le temps, certains potentiomètres à l'intérieur des moteurs de volets de climatisation ne renvoient plus de bonnes informations (piste usée).
- Dans mon cas en particulier, tout le côté passager, avant et arrière, souffle de l'air gelé, alors que la température demandée sur le module de contrôle est réglée à 20°C.
Erreurs dans « VCDS » :
Solution :
- Pièces de rechange : «
Vous n'êtes pas autorisé à voir cette ressource. Connexion ou S'inscrire».

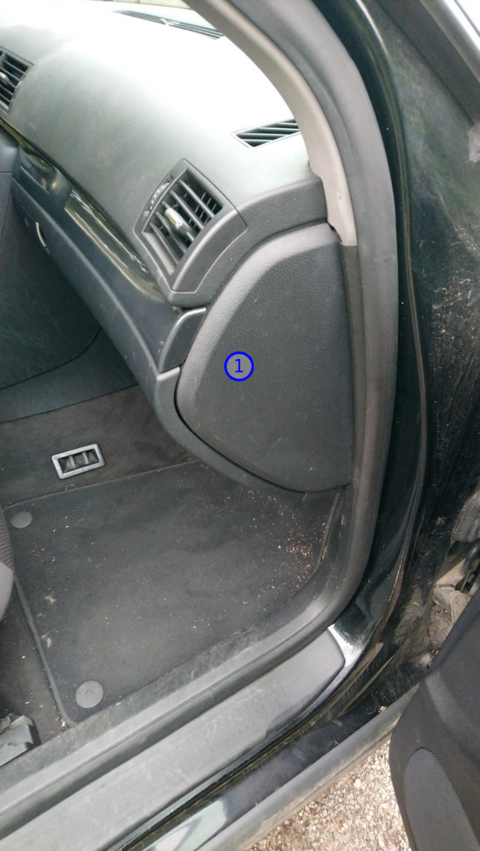

- Retirer le cache sur le côté du tableau de bord :

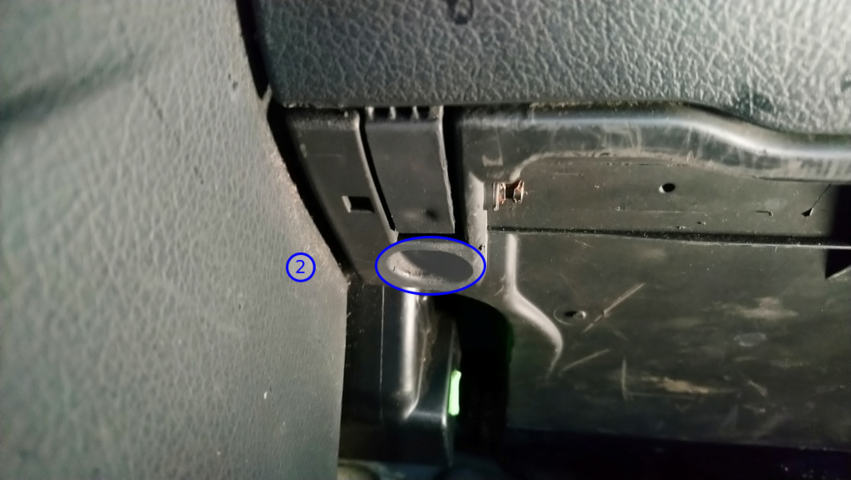

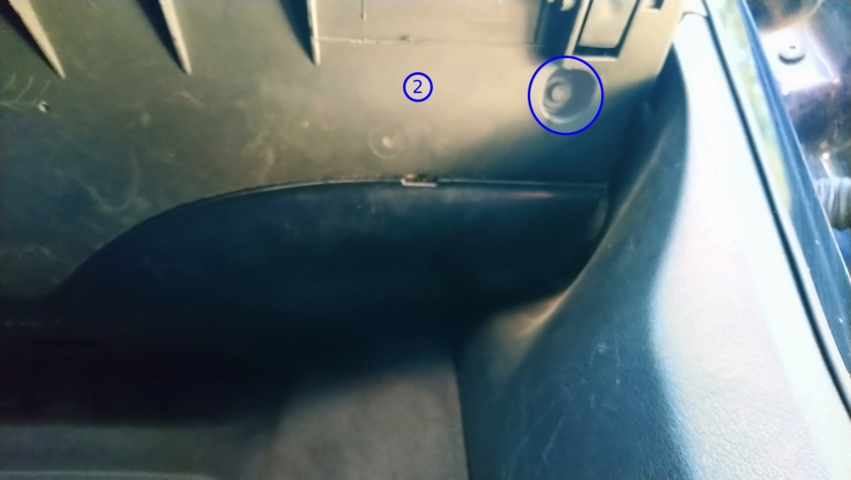

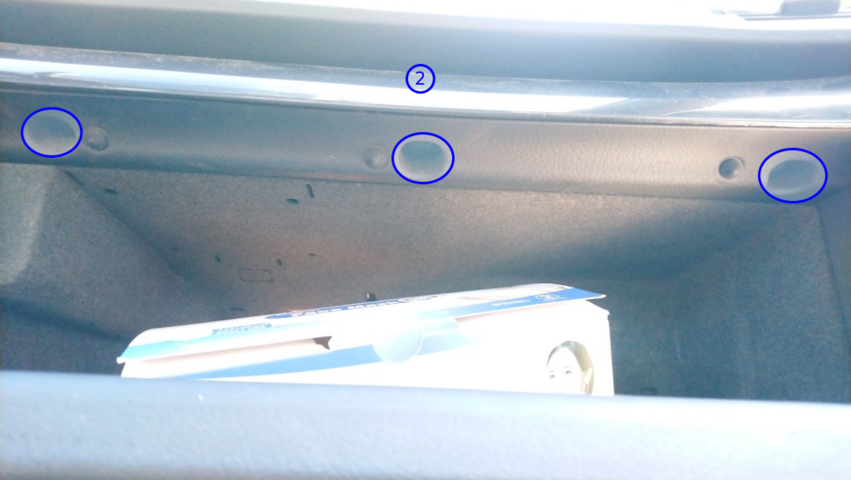

- Démonter la boîte à gants :

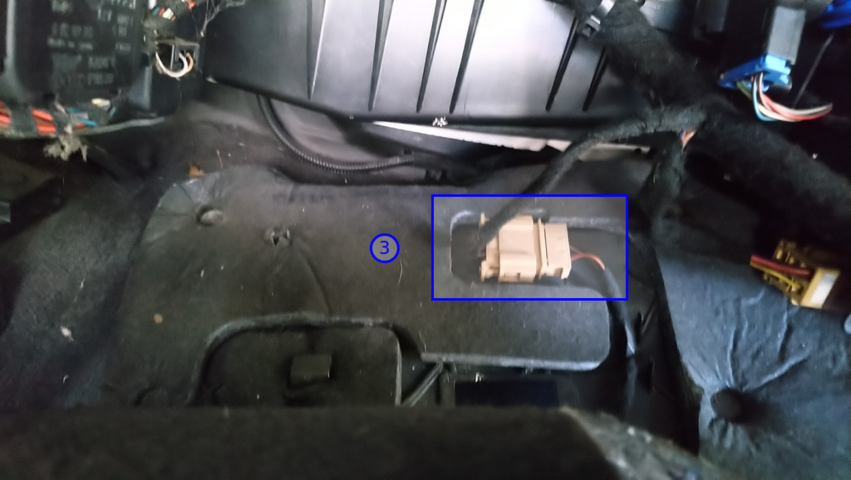

- Débrancher le connecteur de la boîte à gants et déposer celle-ci :
- Identifier les moteurs défaillants.

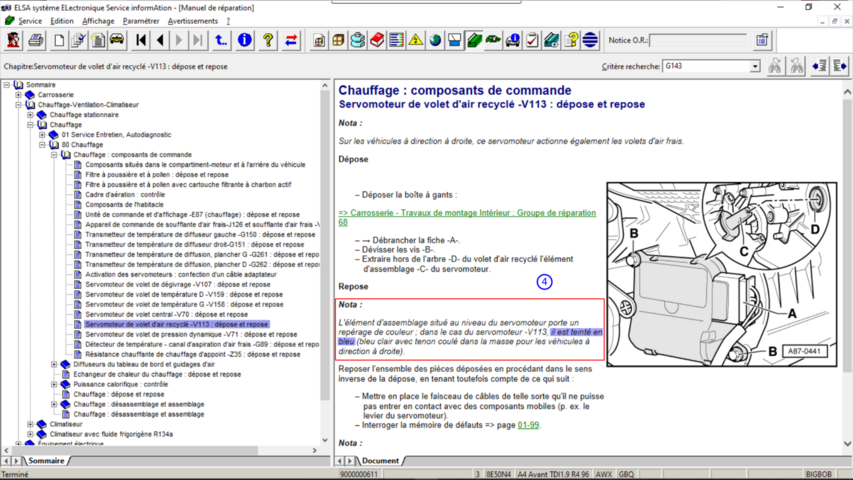

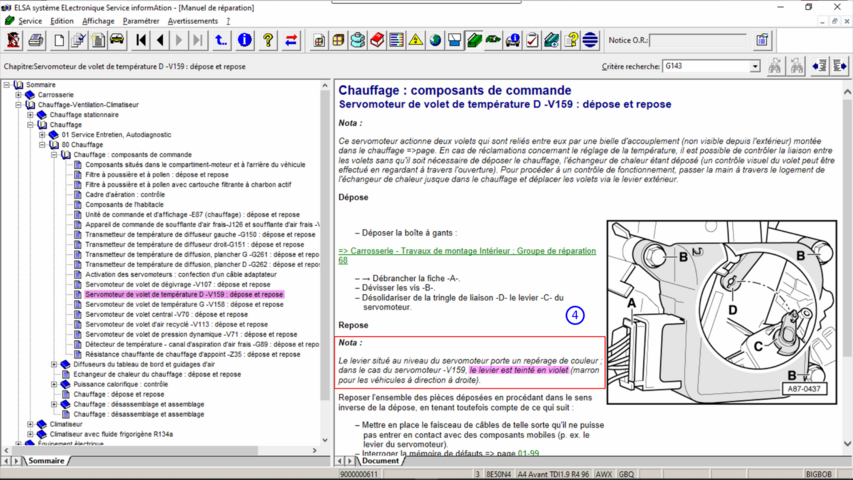

- Pour cela, il suffit de lire dans « ELSAWIN » les couleurs correspondantes des volets :

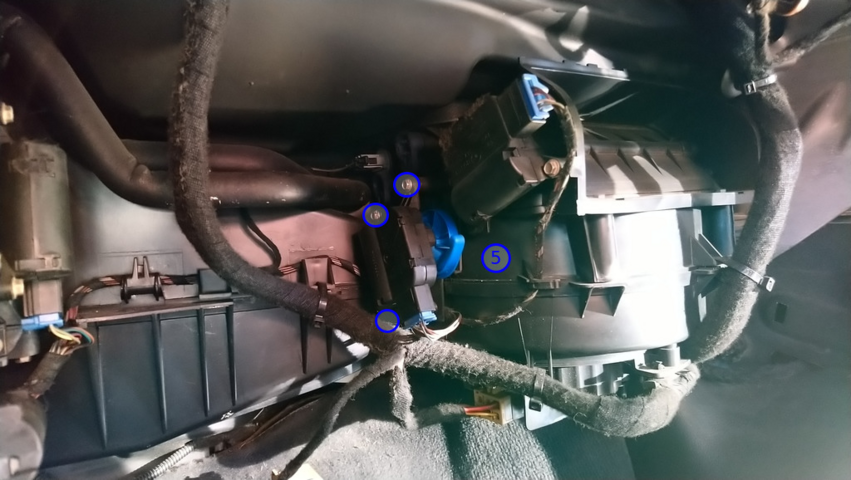

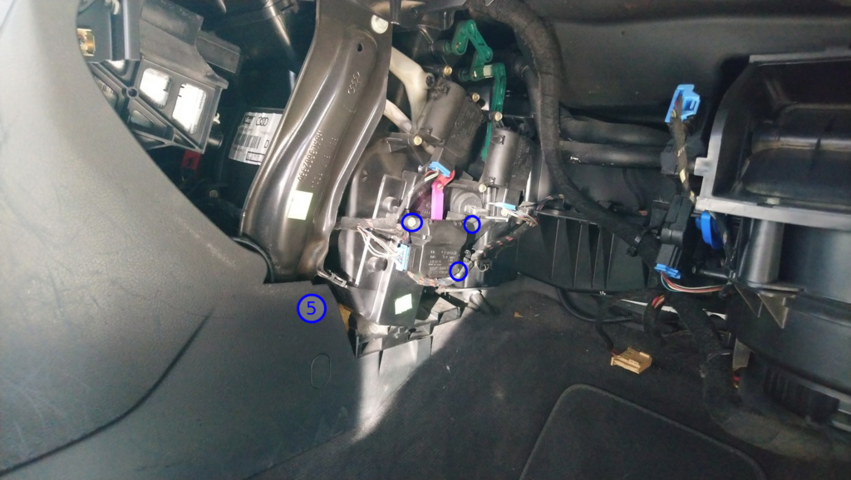

- Déposer les moteurs concernés :

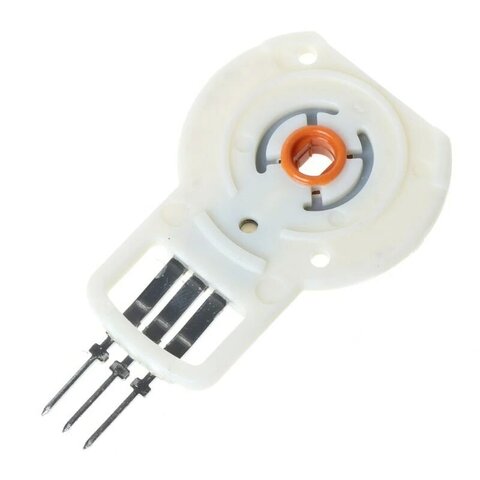

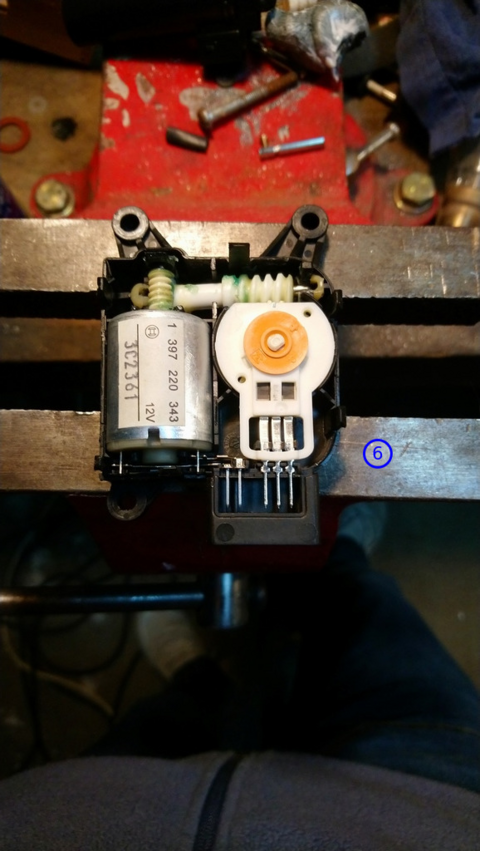

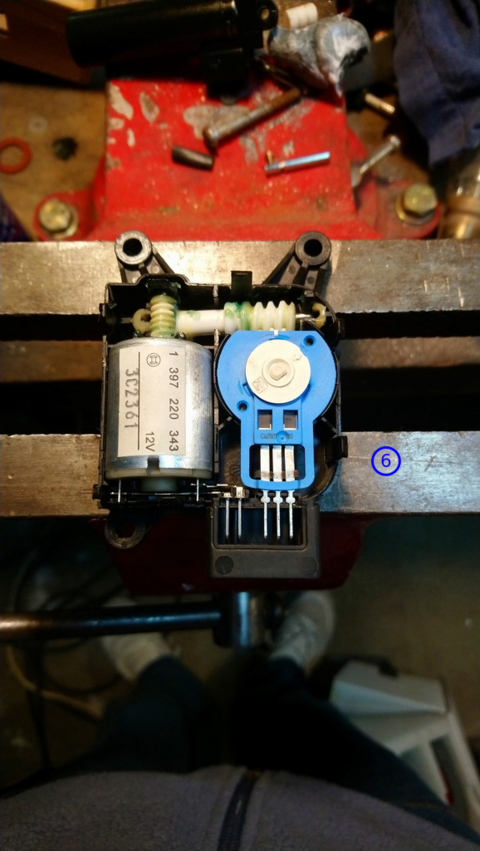

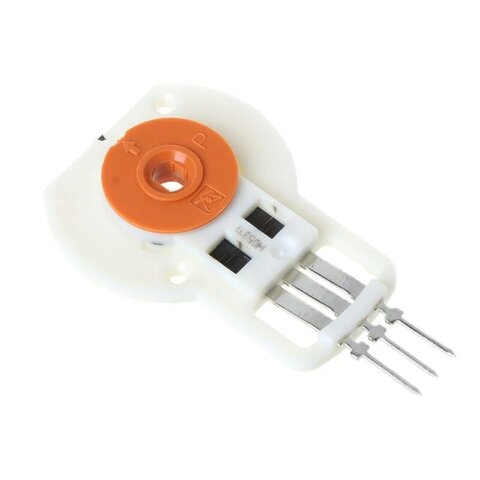

- Changer le potentiomètre (répéter l'opération en fonction du nombre de moteurs défectueux...).

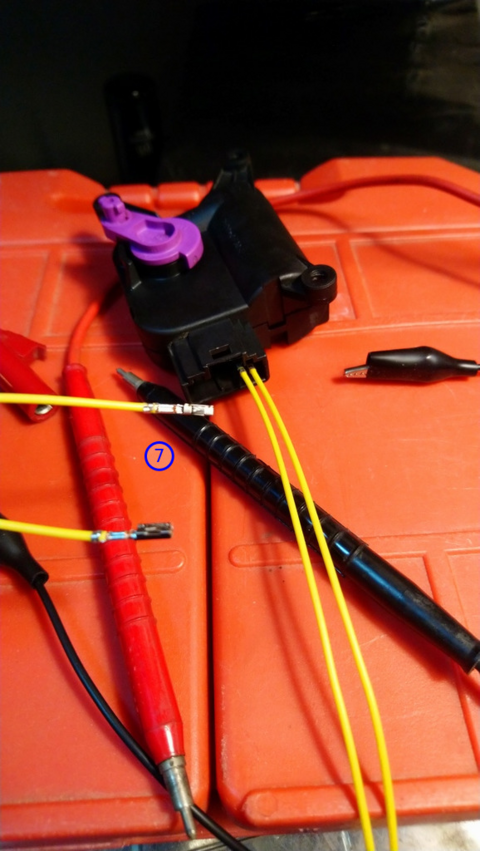

- Vérification de la course du moteur (utiliser une alimentation ou une batterie 12V-13V) en alimentant les deux pins dans le connecteur et en inversant les polarités pour faire varier de butée à butée.
- Remonter en sens inverse...
- Faire une adaptation des volets de climatisation avec « VCDS ».
- Pour cela aller dans le module « Climatronic » (adresse 08).
- Aller ensuite dans « Réglage de base 04 » et choisir dans la liste déroulante, l'adaptation des volets.
- Normalement, les codes de défauts ont dû disparaître...
Code:------------------------------------------------------------------------------- Adresse 08: Climatronic Labels: 8E0-820-043.lbl No. pièce: 8E0 820 043 H Pièce: A4 Klimaautomat 1116 Codage: 00000 No. Atelier: WSC 63351 VCID: 264329DCC2007D7A87-5106 Aucun code défaut trouvé. -------------------------------------------------------------------------------
La vidéo du réglage de base des volets :
Regarde la pièce jointe Enregistrement de l'écran 2024-08-11 155130.mp4
Voilà, la climatisation souffle désormais de l'air à la bonne température et en fonction de celle sélectionnée pour chaque zone (climatisation bi-zone...).
Correspondance des servomoteurs et de leur potentiomètre respectif (MAJ ©11/08/2024 @Fouch16) :
Référence servomoteur : | Référence potentiomètre (à l'intérieur du servomoteur) : |
|---|---|
Servomoteur V158 | Potentiomètre G220 |
Servomoteur V159 | Potentiomètre G221 |
Servomoteur V107 | Potentiomètre G135 |
Servomoteur V113 | Potentiomètre G143 |
Servomoteur V71 | Potentiomètre G113 |
Servomoteur V70 | Potentiomètre G112 |
