Prise diag Fiat punto 1 aide branchement (1 Membre)

[golftdi100]

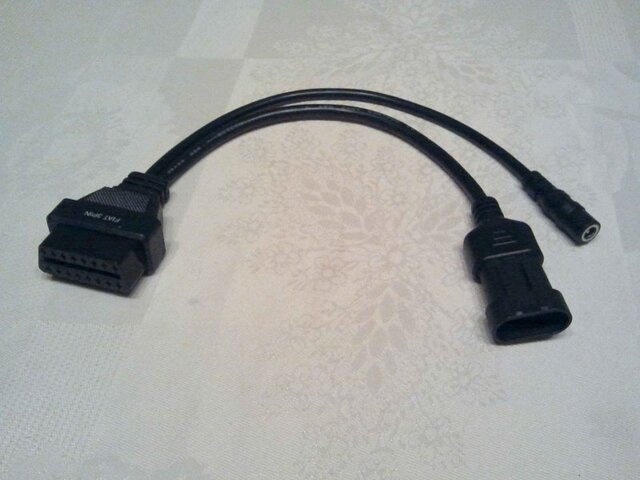

Bonjour à tous j'ai une question concernant le branchement sur la prise diagnostic sur Fiat punto 1

Je ne comprend pas ou brancher l'adaptateur il y a une fiche pour l'obd 2 vers le 3 pins ca ok mais il y a une autre fiche et je sais pas ou la branché sur la voiture

Merci d'avance



[Polo16v190]

A mon sens, ton câble va pour une valise diagnostique en particulier. De l'autre côté de la prise OBDII, tu veux y brancher quoi?
Un ordi? Alors faut de l'USB
Une valise de diag? Alors ça doit être pour une valise fiat.

Tu peux partir sur du Delphi 150 ça suffira amplement pour ton auto



[golftdi100]

A mon sens, ton câble va pour une valise diagnostique en particulier. De l'autre côté de la prise OBDII, tu veux y brancher quoi?
Un ordi? Alors faut de l'USB
Une valise de diag? Alors ça doit être pour une valise fiat.

Tu peux partir sur du Delphi 150 ça suffira amplement pour ton auto

Click to shrink...

Merci de ta réponse en fait j'ai delphi 150 d'installer sur un pc avec le boitier qui à un cable usb pour l'ordi et de l'autre le cable obd2 ce que je comprend la fiche OBD2 de cette adaptateur tu branche la fiche femelle obd2 à la prise male ou inversement et ensuite tu as la prise diag 3 pin qui va sur la voiture mais que faire de l'autre cable jack car il doit avoir besoin d'une alimentation sinon je pense me tourner vers un cable aliexpress avec des pinces croco à brancher sur la batterie.

En fait je viens de trouver sur internet il faut ce genre de cable :

You do not have permission to view link please Connexion or S'inscrire



[Polo16v190]

Ah oui ok je comprends. Le delphi 150, est normalement livré avec un câble OBDII et un câble usb et c'est tout. Le 12V vient de la prise OBDII.
Tu as essayé de diag sans brancher le jack?



[golftdi100]

Ah oui ok je comprends. Le delphi 150, est normalement livré avec un câble OBDII et un câble usb et c'est tout. Le 12V vient de la prise OBDII.
Tu as essayé de diag sans brancher le jack?

Click to shrink...

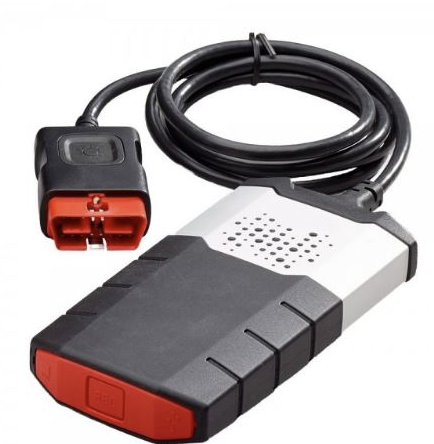

je n'ai pas essayé car en fait je souhaite acheté le câble et je ne sais pas lequel je dois acheter j'ai bien un boitier type delphi 150 il est exactement comme sur la photo avec son cable usb vers le pc donc tu as peut etre raison que cela doit peut etre suffire à l'alimenter



[Neketom]

Pas du tout expert pour Fiat mais à priori ton câble c'est spécifique à une machine donnée et je suis quasi certain que tu ne pourras faire fonctionner un DS avec.

Puisque ce n'est à priori qu'un adapteur, je crois bien qu'il n'y a aucun PCB dedans, ce qui veut dire 0 interface pour communiquer avec ton véhicule. En gros c'est juste une rallonge quoi !



[golftdi100]

Pas du tout expert pour Fiat mais à priori ton câble c'est spécifique à une machine donnée et je suis quasi certain que tu ne pourras faire fonctionner un DS avec.

Puisque ce n'est à priori qu'un adapteur, je crois bien qu'il n'y a aucun PCB dedans, ce qui veut dire 0 interface pour communiquer avec ton véhicule. En gros c'est juste une rallonge quoi !

Click to shrink...

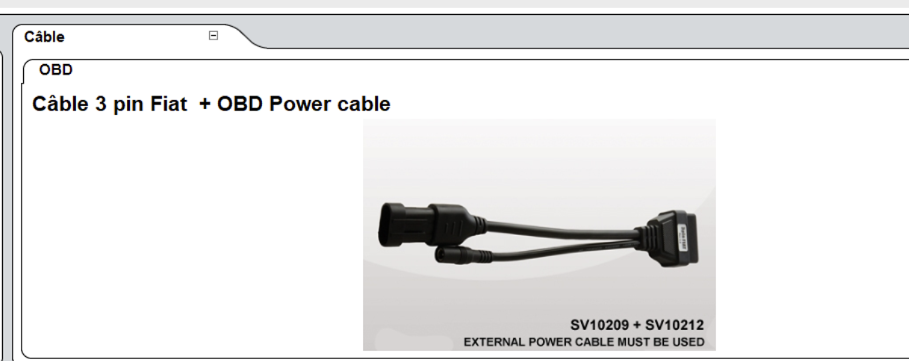

ben sur l'application delphi 2021 il te mette justement l'adaptateur qu'il faut



[Neketom]

Ah d'acc' !

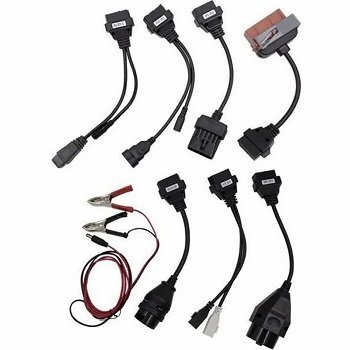

Ben du coup tu as répondu dans ton message #3, le jack correspond à l'alimentation (système pinces crocodile), j'ai aussi trouvé ça comme toi :
