Bonjour a tous,
Je rencontre a un probleme depuis plusieurs mois sur mon S4 et qui par conséquent l'immobilise (et oui la date du CT est échue)
Tout a commencé avec les 2 voyants air bag allumé, celui du compteur et celui vers le MMI. Apres recherche je m'oriente vers la batterie, je la mesure mais elle n’était pas si faiblarde que ca mais bon elle a 6 ans donc dans le doute je la change. Cette action n'a eu aucun impact. Je n'ai fait aucune manipulation au vcds pour la changer. J'ai lu que certains faisait un encodage, j'ai a mainte reprise débrancher la batterie sur de longue période cela n'a jamais eu d'impact c'est pour cela que je ne me suis pas trop posé de question. A tort..?
Puis j'ai commencé a avoir 2 autres voyants, celui de la pression des pneus TPMS et du freins a main. J'ai effacé à plusieurs reprises les défauts et re roulé, a chaque fois ils reviennent.
Du coup mon vcds est un vrai sapin de noel
J'ai fais le tour des forums audi us/fr et dédié au vcds, la seule information que je trouve serait de démonter le module airbag qui se trouve dans la console centrale et de regarder si la masse se fait bien... J'ai aussi lu qu'une batterie hs pouvait vider des composants.

La solution serait d'aller en concession audi mais je n'ai pas de bonne expérience avec eux et ils vont certainement tout changer sans trop se poser de question.

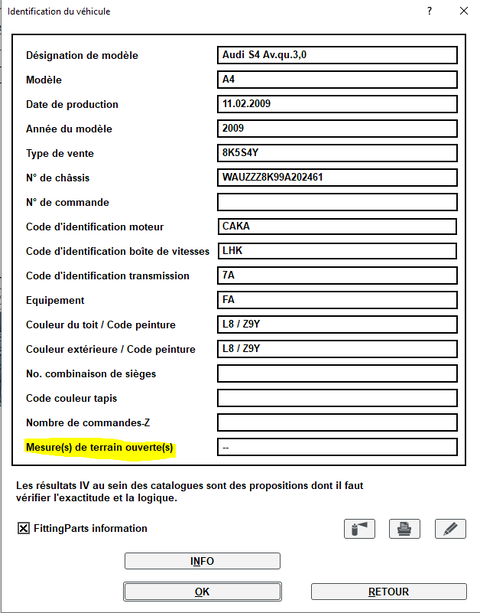

En m'inscrivant sur le forum j'ai aussi vu que ma voiture faisait parti d'un certains nombres de rappel pour les airbag. rappel que je n'ai jamais eu.



Merci a tout ceux qui voudront bien prendre le temps de m'aider.

-------------------------------------------------------------------------------
Address 01: Engine (J623-CAKA) Labels:| 06E-907-551-CAK.clb
Part No SW: 8K0 907 551 HW: 8K0 907 551
Component: 3.0T SIMOS84 H01 0004
Revision: -------- CVN: E39F1EC5
Coding: 010C000C240F0928
Shop #: WSC 06517 002 1048576
ASAM Dataset: EV_ECM30TFS8K0907551 A01006
ROD: EV_ECM30TFS8K0907551_A01.rod
VCID: 6ED37BBFB1970CF9A3-803A
VINID: 9D196AAAA21B249442002106042ECA292D

1 Fault Found:
6051 - No Communications with Airbag Control Module
U0151 00 [045] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 33
Mileage: 146599 km
Date: 2024.09.19
Time: 08:21:28

Engine RPM: 181.00 /min
Normed load value: 6.3 %
Vehicle speed: 0 km/h
Coolant temperature: 17 °C
Intake air temperature: 17 °C
Ambient air pressure: 950 mbar
Voltage terminal 30: 10.156 V
Unlearning counter according OBD: 40
Engine speed: actual: 0 /min
MAF_ENVD: 0.00000 mg/stroke
Coolant temperature (unfiltered): 6.0 °C
Engine: operating status: ES
Battery voltage: 11.882813 V
Vehicle speed: actual: 0 km/h


-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels:. 8K0-907-379-V1.clb
Part No SW: 8K0 907 379 AJ HW: 8K0 907 379 AJ
Component: ESP8 quattro H04 0040
Revision: -------- Serial number: --------------
Coding: 29ED02
Shop #: WSC 06517 002 1048576
VCID: 01093003980903814E-8054

3 Faults Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Hex Value: 0x00C0
Hex Value: 0x07A0
Hex Value: 0x001F
Hex Value: 0x6990
Hex Value: 0x00FF

00473 - Control Module for Elect. Park/Hand Brake (J540)
013 - Check DTC Memory
Freeze Frame:
Fault Status: 01101101
Fault Priority: 6
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Hex Value: 0x00C0
Hex Value: 0x07A0
Hex Value: 0x0032
Hex Value: 0x0290
Hex Value: 0x00FF

03159 - TPMS Functionality in ESP
000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 4
Fault Frequency: 15
Reset counter: 113
Mileage: 146606 km
Time Indication: 0
Date: 2024.09.19
Time: 08:35:43

Freeze Frame:
Hex Value: 0x3400
Hex Value: 0x4004
Hex Value: 0x1235
Hex Value: 0x0DB5
Hex Value: 0x00FF



-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels:. 8Tx-820-043-3Z.clb
Part No SW: 8T1 820 043 AC HW: 8T1 820 043 AC
Component: KLIMA 3 ZONEN H06 0150
Revision: C1000000 Serial number: 01030220090527
Coding: 66000000
Shop #: WSC 06335 000 00000
VCID: 72EB6FCFADAF281947-8026

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 33
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:14



-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels:. 8K0-907-063.clb
Part No SW: 8K0 907 063 D HW: 8K0 907 063 D
Component: BCM1 1.0 H22 0253
Revision: 05022001 Serial number: 00000000203656
Coding: 260050914174AF313F01000300001D0D0F9CE74800010141000000
Shop #: WSC 03957 004 104857
VCID: 306FA5C763235A09F1-8064

Subsystem 1 - Part No SW: 8K1 955 119 A HW: 8T1 955 119 Labels: 1KX-955-119.CLB
Component: WWS 300109 H06 0070
Serial number: SWF09010306334
Coding: 00FD11

Subsystem 2 - Part No SW: 8K0 955 559 HW: 8K0 955 559 Labels: 8K0-955-559.CLB
Component: RLS H04 0003
Serial number: 10372453
Coding: 025028

Subsystem 3 - Part No SW: 8K0 941 531 AA HW: 8K0 941 531 AA
Component: E1 - LDS H07 0080
Serial number: 00000000003001090568

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 1
Reset counter: 73
Mileage: 148472 km
Time Indication: 0
Date: 2024.11.17
Time: 14:49:00




-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels:. 8T0-920-xxx-17.clb
Part No SW: 8K0 920 930 E HW: 8K0 920 930 E
Component: KOMBIINSTR. H03 0224
Revision: 00200000 Serial number: 9E4178P19
Coding: 03071100B3000008030000
Shop #: WSC 03957 004 104857
VCID: 2F6DA6BB7E1D45F1E8-807A

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 40
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:11


-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels:. 8T0-907-468.clb
Part No SW: 8T0 907 468 Q HW: 8T0 907 468 L
Component: GW-BEM 5CAN-M H10 0095
Revision: FB600048 Serial number: 4800F09127801D
Coding: 000303
Shop #: WSC 06335 000 00000
VCID: 4FADC63B1EDD25F188-801A

Subsystem 1 - Part No SW: 8K0 915 181 B HW: 8K0 915 181 B
Component: J367-BDM H04 0150
Serial number: 19061635130109

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 2
Fault Frequency: 40
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:10


-------------------------------------------------------------------------------
Address 46: Central Conv. (J393) Labels:. 8K0-907-064-46.clb
Part No SW: 8K0 907 064 BQ HW: 8K0 907 064 BQ
Component: BCM2 1.1 H90 0247
Revision: 00002001 Serial number: 0116851075
Coding: 013E0620203934940330020000000000
Shop #: WSC 03957 004 104857
VCID: 000F350793030A8941-8054

Subsystem 1 - Part No: 8K0 951 177
Component: DWA-Sensor H02 0040

Subsystem 2 - Part No: 1K0 951 605 C
Component: LIN BACKUP HO H03 1301

Subsystem 3 - Part No SW: 8K0 959 591 HW: 8K0 959 591
Component: J245 PS130 H06 0037

Subsystem 4 - Part No SW: 8K0 959 591 HW: 8K0 959 591
Component: J394 PS225 H06 0037

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 38
Reset counter: 73
Mileage: 144366 km
Time Indication: 0
Date: 2024.07.18
Time: 06:24:12


-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels:. 8K0-959-792.clb
Part No SW: 8K0 959 792 D HW: 8K0 959 792 D
Component: TSG BF H11 0250
Revision: Serial number: 0000008471408
Coding: 011C02205E00410001
Shop #: WSC 06335 000 00000
VCID: 408FF507D383CA8901-8014

2 Faults Found:
00920 - Heated Outside Mirrors; Driver Side (Z4) / Passenger Side (Z5)
012 - Electrical Fault in Circuit
Freeze Frame:
Fault Status: 01101100
Fault Priority: 3
Fault Frequency: 93
Reset counter: 72
Mileage: 144308 km
Time Indication: 0
Date: 2024.07.12
Time: 19:13:47

02115 - Locking Unit for Central Locking
008 - Implausible Signal - Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 3
Fault Frequency: 3
Reset counter: 103
Mileage: 147935 km
Time Indication: 0
Date: 2024.10.30
Time: 09:11:50

------------------------------------------------------------------------------
Address 53: Parking Brake (J540) Labels: 8K0-907-801-V1.clb
Part No SW: 8K0 907 801 F HW: 8K0 907 801 F
Component: EPB Audi B8 H06 0070
Revision: 00000003 Serial number: 10000000175188
Shop #: WSC 00000 000 00000
VCID: 326BAFCF6D2F681987-8066

1 Fault Found:
01321 - Control Module for Airbags (J234)
004 - No Signal/Communication - MIL ON
Freeze Frame:
Fault Status: 11100100
Fault Priority: 4
Fault Frequency: 27
Reset counter: 73
Mileage: 146599 km
Time Indication: 0
Date: 2024.09.19
Time: 08:21:30

Freeze Frame:
Voltage: 11.70 V
Count: 67
Speed: 0.0 km/h
Hex Value: 0x02E3
Hex Value: 0x0001
Hex Value: 0x1010



-------------------------------------------------------------------------------
Address 55: Headlight Range Labels: 8K0-907-357.clb
Part No: 8K0 907 357 B
Component: Dynamische LWR H01 0030
Revision: 00000001 Serial number:
Coding: 0000005
Shop #: WSC 06334 000 00000
VCID: 3467A9D7573B662995-8060

2 Faults Found:
01539 - Headlights Not Adjusted
005 - No or Incorrect Basic Setting / Adaptation - MIL ON
Freeze Frame:
Fault Status: 11100101
Fault Priority: 2
Fault Frequency: 1
Reset counter: 202
Mileage: 144058 km
Time Indication: 0
Date: 2024.07.05
Time: 17:22:45

00471 - Control Module for Elect. Regulated Dampers (J250)
013 - Check DTC Memory - MIL ON
Freeze Frame:
Fault Status: 11101101
Fault Priority: 2
Fault Frequency: 1
Reset counter: 202
Mileage: 144058 km
Time Indication: 0
Date: 2024.07.05
Time: 17:22:45



------------------------------------------------------------------------------
Address 72: Door, Rear Right (J389) Labels:. 4F0-959-795.clb
Part No SW: 4F0 959 795 N HW: 8K0 959 795 C
Component: TSG HR H10 0251
Revision: Serial number: 0000008432716
Coding: 010C02204000210001
Shop #: WSC 06335 000 00000
VCID: 4487F917C79BD6A925-8010

1 Fault Found:
02115 - Locking Unit for Central Locking
008 - Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 3
Fault Frequency: 3
Reset counter: 73
Mileage: 148208 km
Time Indication: 0
Date: 2024.11.06
Time: 13:16:51

Click to shrink...



[Neketom]

Bonjour,

ton calculateur d'airbag ne communique plus, c'est à dire qu'il n'envoi plus aucune informations aux autres calculateurs d'où le nombre important de voyant (calculateur très important celui-ci).

Il te faut :

- procéder au contrôle des fusibles liés à ce calculateur (et un contrôle général au passage ne fait jamais de mal)
- procéder au contrôle des alimentations/masses du calculateur airbag ---- ATTENTION : il y a des règles de sécurité précise pour cela -> batterie débranchée avant de déposer le calculateur et/ou de le débrancher.
- Aviser si oui ou non il est bien alimenté et si les masses sont correctes (mesure Ohmique).
- Si tous est ok de ce côté , alors il faut déterminer si la communication se fait, soit par une machine via l'OBD qui peut contrôler la trame CAN envoyée par le calculateur soit par mesure à l'aide d'un multimètre et un oscilloscope via la paire torsadée.

Evidemment il te faut la documentation de la voiture : schéma, RTA, et une bonne valise.

Déjà en faisant ça tu auras bien avancé !

bon courage



[AtO-M1zZ]

Bonjour Neketom et merci.

J'avais pensé au fusible et je les ai contrôlé. Je vais donc refaire un tour par acquis de conscience. Ensuite je vais suivre ton raisonnement (qui valide ce que j'avais trouvé) a savoir contrôler le calculateur. Je vais donc tomber la console centrale "chic"
Pour le dernier point je ne serai pas en mesure de le réaliser, je n'ai pas les connaissance.
Pour la documentation j'ai ELSAwin c'est deja ca. Pour les schéma électrique et la RTA tu sais ou je peux trouver cela ?
Il me semblait que la RTA avait tendance a disparaître, la dernière que je me suis procuré etait pour une C1 et était déjà bcp moins complete qu'a l'époque de ma 309.
Que penses tu du codage de la nouvelle batterie ? foutaise ?



[Neketom]

J'avais pensé au fusible et je les ai contrôlé. Je vais donc refaire un tour par acquis de conscience. Ensuite je vais suivre ton raisonnement (qui valide ce que j'avais trouvé) a savoir contrôler le calculateur. Je vais donc tomber la console centrale "chic"

Click to shrink...

Bien faire attention si plusieurs fusibles, en général c'est le cas. Du 12v et 12v après contact puisque ce calculateur est un des rares à rester alimentés contact coupé.

Pour la documentation j'ai ELSAwin c'est deja ca. Pour les schéma électrique et la RTA tu sais ou je peux trouver cela ?

Click to shrink...

Quelle est la couleur du cheval blanc d'Henri IV ?

La réponse est dans la question : ELSA c'est la RTA, même attention à celles que tu trouves en ligne, elle ne sont souvent pas complète. Dans Elsa (la vraie) tu trouveras toutes les infos relatives à ton véhicule. En cas de doute : Erwin, payant mais complet.

Que penses tu du codage de la nouvelle batterie ? foutaise ?

Click to shrink...

Non, pas foutaise mais ton problème n'est pas là. Si le calculateur est alimenté (et en état de fonctionnement) alors aucune raison qu'il ne communique pas.

Dans le cas d'un calculateur semblant ne pas fonctionner, j'aime bien exclure un à un tous les paramètres qui peut faire en sorte qu'il ne fonctionne pas : alimentation, faisceau, etc.
Avant de le déposer pour de bon et l'envoyer se faire contrôler (de - cher et facile au + cher et difficile en gros)



[AtO-M1zZ]

Je vais donc appliquer tes recommandations et je reviendrai donner des nouvelles
Je sais pas si mon elsa est complet mais il pèse 60Go et regroupe VW/Skoda/Audi, je ne cherche peu être pas au bon endroit.



[Neketom]

En principe les données Elsa trouvables sur internet ne dépasse pas 2017 au mieux. À voir pour ton véhicule, tu dois être entre 2 eaux.

Pour les schémas, ils sont regroupés sous cette icône :



[aumaumaum1]

J ai eu récemment un problème de voyant airbag allumé .... le problème venait de la nappe du contacteur tournant qui était HS... pour 5 / 6 EUR il existe des simulateurs airbags ( résistance) qui permettent de voir rapidement si le problème vient de là



[Polo16v190]

Ne faudrait-il pas commencer par les rappels?

Si c'est du Takata, je ne te fais pas un dessin...



[AtO-M1zZ]

Ne faudrait-il pas commencer par les rappels?

Si c'est du Takata, je ne te fais pas un dessin...

Click to shrink...

Alors j'ai passé mon véhicule sur le site Audi pour le rappel des airbags et il n'en fait pas partie. Mais comme je le site dans mon sujet mon véhicule semble faire parti de certains rappel mais es ce que le site donné est fiable. Faudrait il directement aller en concession avec une impression de ce rapport ?

En principe les données Elsa trouvables sur internet ne dépasse pas 2017 au mieux. À voir pour ton véhicule, tu dois être entre 2 eaux.

Pour les schémas, ils sont regroupés sous cette icône :

Regarde la pièce jointe 22935

Click to shrink...

Ma voiture est de 2009 et j'ai pour le coup toutes les procédures mécaniques, je les ai utilisé a mainte reprise et c'est très pratique surtout pour les couples de serrage. Il me semble pas avoir cette icone...

J ai eu récemment un problème de voyant airbag allumé .... le problème venait de la nappe du contacteur tournant qui était HS... pour 5 / 6 EUR il existe des simulateurs airbags ( résistance) qui permettent de voir rapidement si le problème vient de là

Click to shrink...

Tu peux develloper je ne comprend pas ou placer ce simulateur ?


Je vais déjà commencer par démonter la console centrale pour accéder au calculateur est voir s'il est alimenter. Cependant avec la météo actuelle je patiente un peu pour avoir des températures plus clémente, d’expérience les plastiques aime pas etre démonté par temps froid. Cela retarde un peu mon analyse.
Quand j'aurai accès au calculateur comment savoir quelles sont les connecteurs d'alimentation ?



[VinzA4]

Alors j'ai passé mon véhicule sur le site Audi pour le rappel des airbags et il n'en fait pas partie. Mais comme je le site dans mon sujet mon véhicule semble faire parti de certains rappel mais es ce que le site donné est fiable. Faudrait il directement aller en concession avec une impression de ce rapport ?


Ma voiture est de 2009 et j'ai pour le coup toutes les procédures mécaniques, je les ai utilisé a mainte reprise et c'est très pratique surtout pour les couples de serrage. Il me semble pas avoir cette icone...


Tu peux develloper je ne comprend pas ou placer ce simulateur ?


Je vais déjà commencer par démonter la console centrale pour accéder au calculateur est voir s'il est alimenter. Cependant avec la météo actuelle je patiente un peu pour avoir des températures plus clémente, d’expérience les plastiques aime pas etre démonté par temps froid. Cela retarde un peu mon analyse.
Quand j'aurai accès au calculateur comment savoir quelles sont les connecteurs d'alimentation ?

Click to shrink...



[VinzA4]

Salut AtO,

Je me permet de rentrer dans la discution car j'ai moi même exactement le même problème que toi du tout au tout ( voyant air bag constament allumé + TPMS qui s'allume au bout de 15 min de route + de temps en temps au démarrage le défaut du frein de parking )

Premier diag : calculateur airbag à remplacer...

Je t'avoue que l'éléctronique et moi ça fait 2, mais je pourrai éventuellement te fournir des schémas de ce calculateur si cela pourrait aider ( en Allemand car je bosse là bas )

Je vais éventuellement ramener la voiture dans un de nos centre VW cette semaine voir si une MAJ ou autre serai envisageable avant de remplacer le calculateur ..
POur info le TAKATA il me semble que c'est le remplacement de la cartouche de gaz uniquement donc rien à voir avec notre problème



[AtO-M1zZ]

Pas de soucis le but des forums est d’échanger.
Tu as pu passer en concession ?
Pour le schéma je prend car j'aimerai savoir quels sont les fils qui l'alimente



[niafron0]

POur info le TAKATA il me semble que c'est le remplacement de la cartouche de gaz uniquement donc rien à voir avec notre problème

Click to shrink...

Non, non, c' est tout le module/bloc airbag qu' on remplace pour tout ces rappels....



[AtO-M1zZ]

je dois en conclure quoi du bilan des rappels qui sont listés a l'inscription ? Faut que j'aille faire un tour chez audi ?



[VinzA4]

Autant pour moi pour le rappel TAKATA .

J'ai vérifié chez Audi ton Véhicule n'a pas ou plus d'action de rappel takata ou autre ...

J'ai le RDV semaine pro finnalement je reviendrais donner des news à ce moment là

Je t'ai joint un PDF avec les schemas d'airbag normalement tu devrais pouvoir faire quelque chose avec .

++



[AtO-M1zZ]

Merci Vinz, je vais tacher de trouver comment on dit batterie en allemand
Tiens nous informé de ton passage en CC



[Neketom]

Merci Vinz, je vais tacher de trouver comment on dit batterie en allemand

Click to shrink...

Facile ! c'est pareil qu'en Français.



[VinzA4]

Merci Vinz, je vais tacher de trouver comment on dit batterie en allemand
Tiens nous informé de ton passage en CC

Click to shrink...

C'est pareil comme à dit le copain , le J234 c'est le calculateur d'airbag ( Steuegerät für airbag ) si jamais . Si tu as besoin de précision avec l'allemand je serai heureux de t'aider . Ou autre



[VinzA4]

Facile ! c'est pareil qu'en Français.

Click to shrink...

Humour



[AtO-M1zZ]

Bon pour le module J234 je retrouve bien le + en B163 fils noir et blanc mais pas la masse. Enfin j'en trouve plein sur la page 6..
Apres j'ai bien la masse et le plus du module J285 mais ce n'est pas celui qui nous intéresse.
Un peu d'aide serait pas de refus
Il n'y a pas un code couleur universel ?
Je comprend pas comment je peux avoir du + sur un fils rouge et marron sur le module J285 et du noir et blanc sur le J234.
