Salut à tous,

ça commençais à ronronner ....

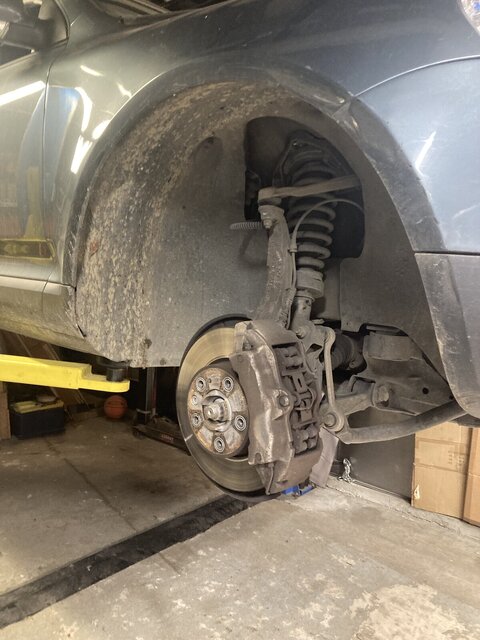

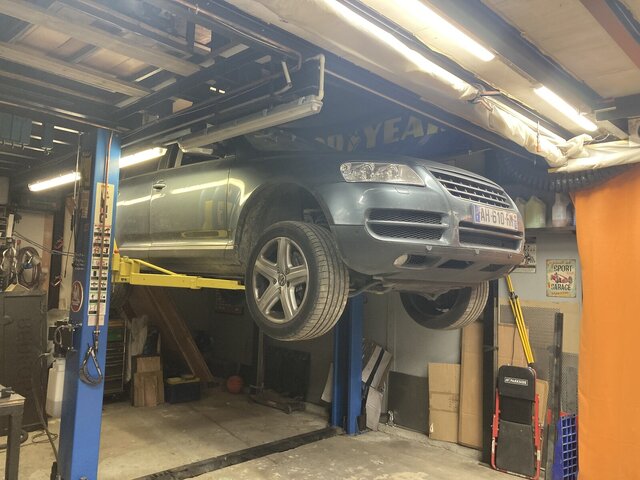

Le Touareg sur le pont pour pas mal de taff....

1 - Mise sur le pont.JPG

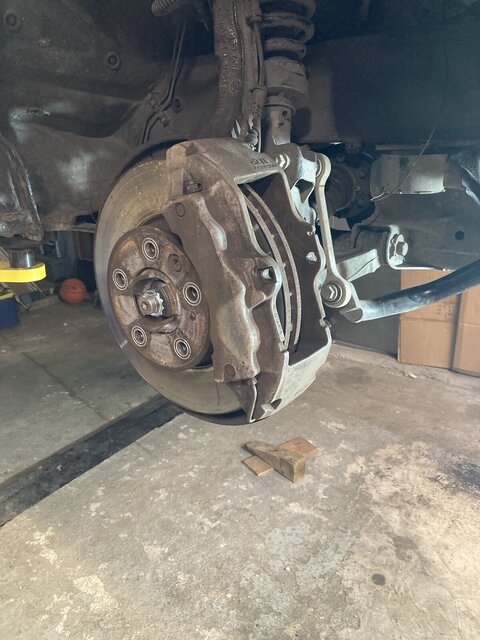

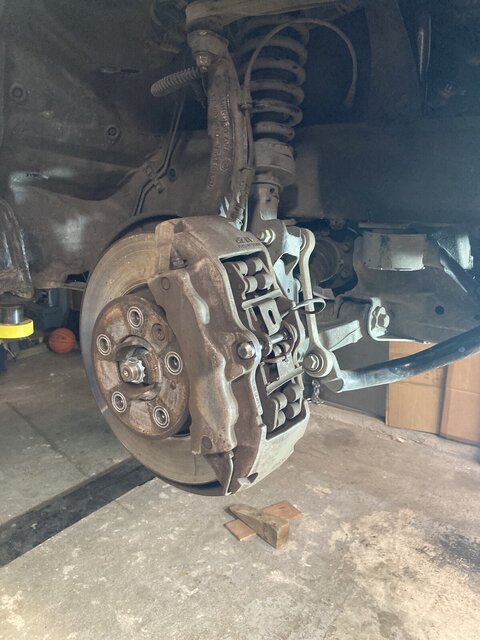

Dépose de la roue
2 -Dépose de la roue.JPG

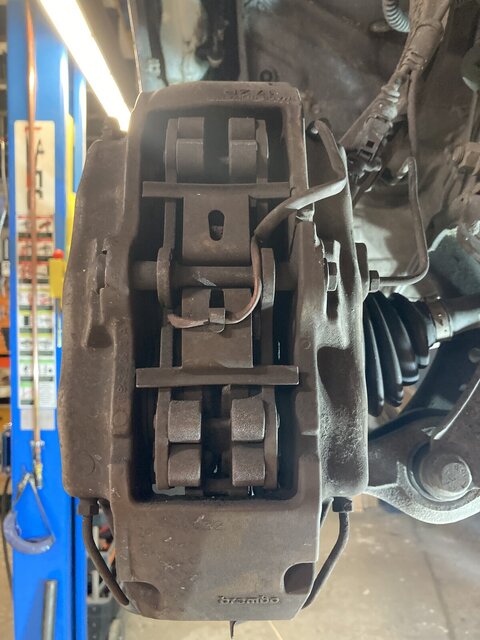

dépose des plaquettes de frein
3-Dépose plaquette de frein 1.JPG

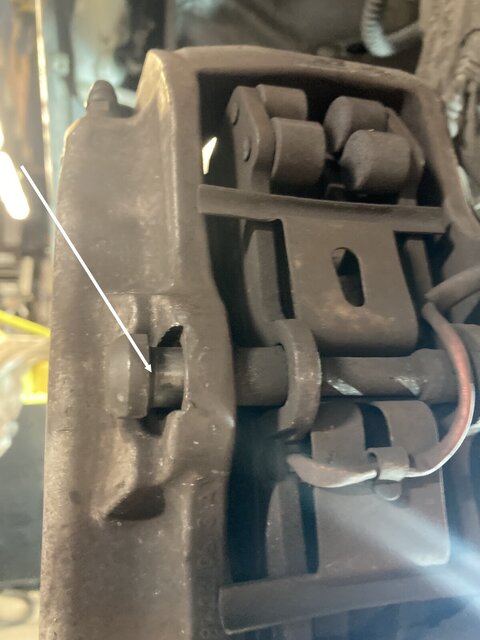

pour se faire, enlever le boulon qui maintien l'axe de qui bloque les plaquettes en place
4-Dépose boulon tige blocage agraffe plaquette de frein.JPG
sortir l'axe
5-Dépose axe blocage agraffe plaquette de frein.JPG

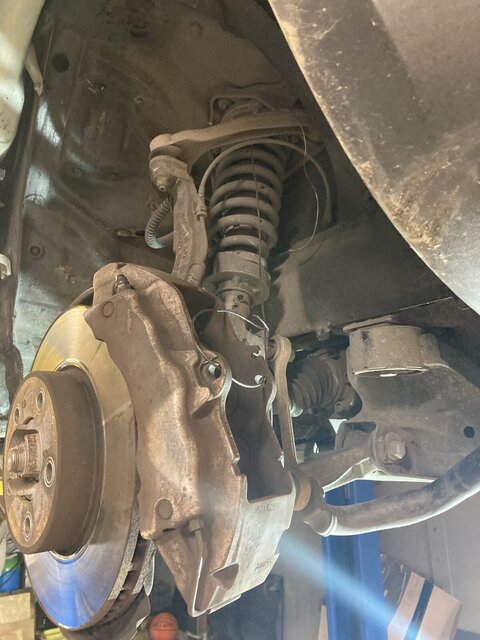

Débrancher le système de témoin d'usure des plaquettes
6-Débrancher témoin d'usure des plaquettes.JPG
Sortir les plaquettes

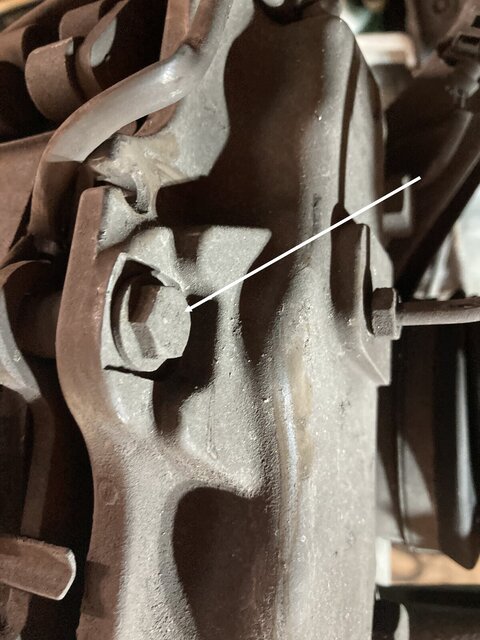

dépose de l'étrier par ces deux boulons
Boulon étrier.JPG
et le maintenir pour ne pas abimer la durite rigide de frein
Désolidariser l'étrier du moyeu.JPG

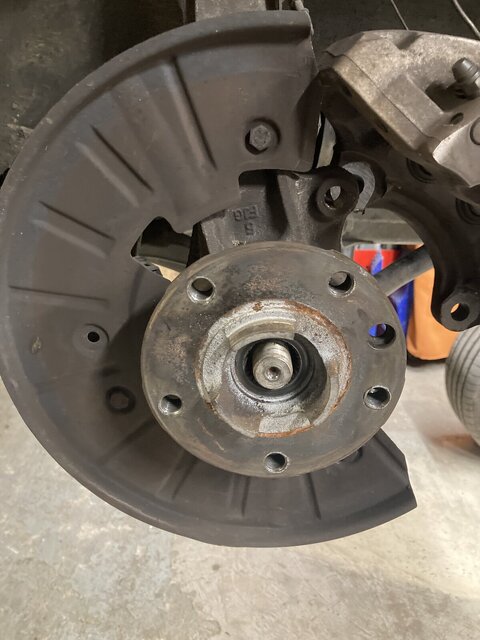

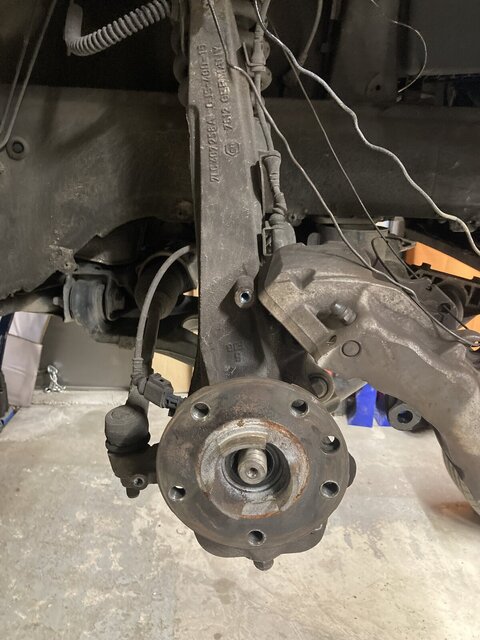

Dépose du disque
Déposer l'écrou du cardan.JPG
de la tôle de protection arrière du disque
Suspendre l'étrier.JPG

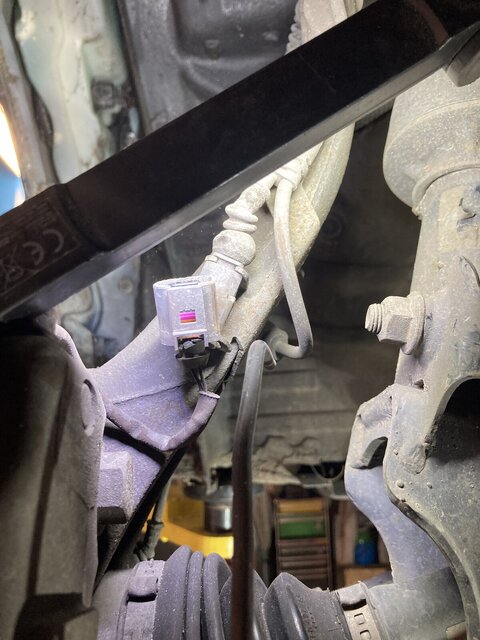

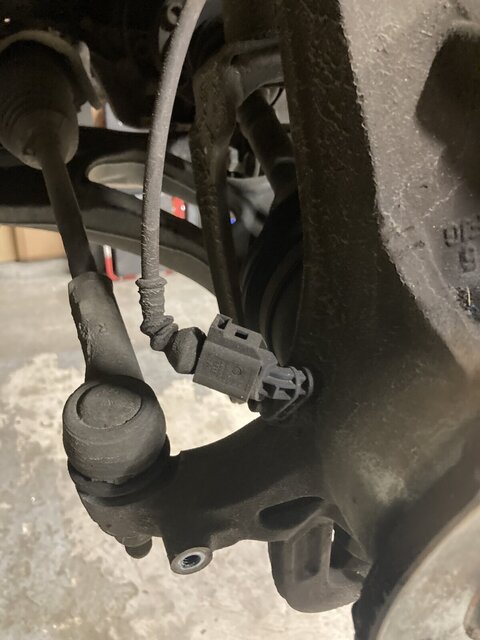

Débrancher le capteur ABS et l'enlever
Débrancher le capteur ABS 1.JPG

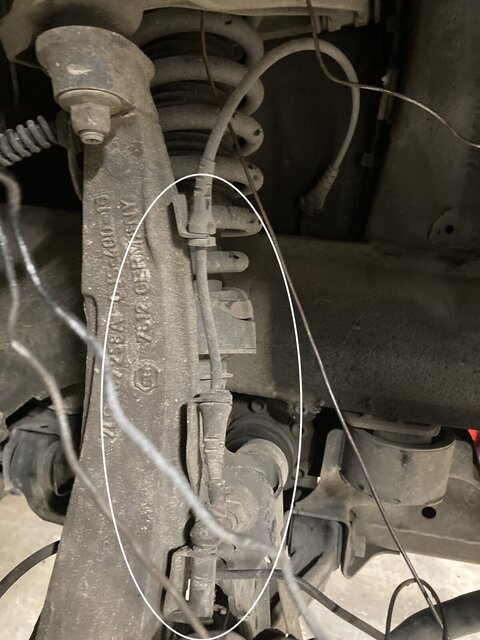

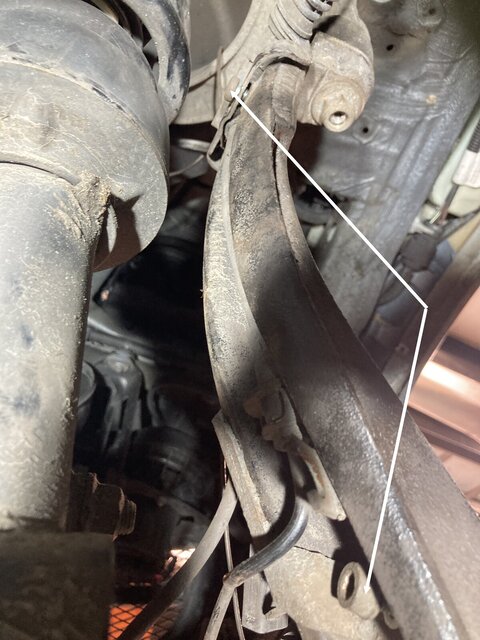

Dépose du système de maintien des divers câbles
Système maintien divers cables capteur.JPG
Par ces deux vis
Dépose les vis de fixation du système de maintien.JPG

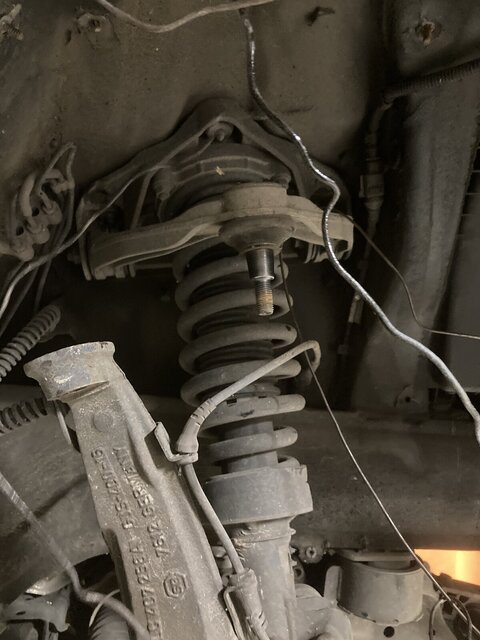

Déboiter la rotule de suspension supérieur
Déboiter la rotule supérieur de suspension.JPG

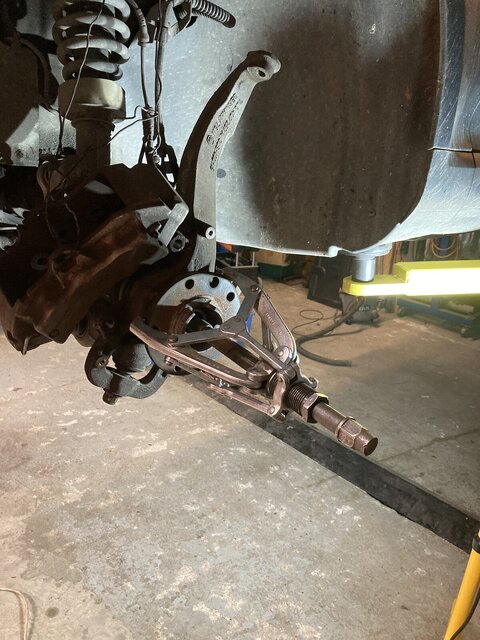

Déboiter le cardan
Pousser sur le cardan pour le sortir du moyeu.JPG

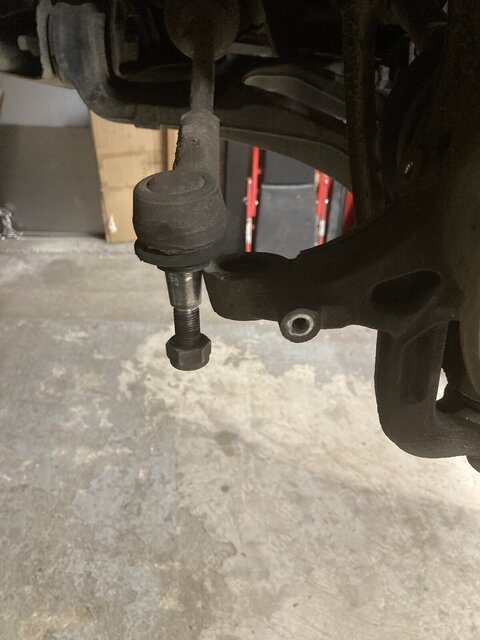

Déboiter la rotule de direction
Déposer la rotule de  direction.JPG

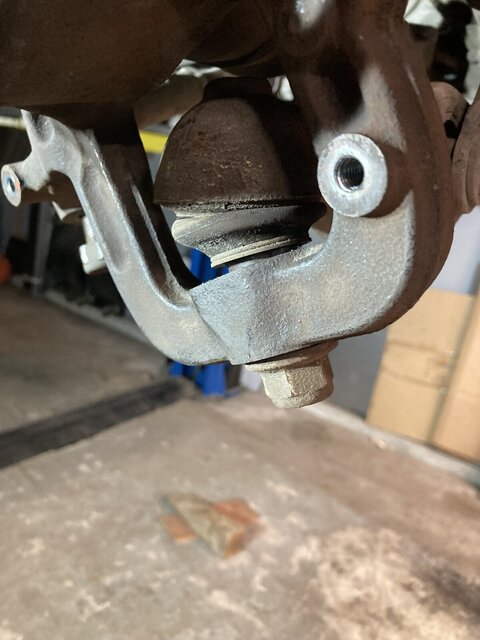

Celle de suspension inférieur
Dépose rotule suspension inférieur.JPG

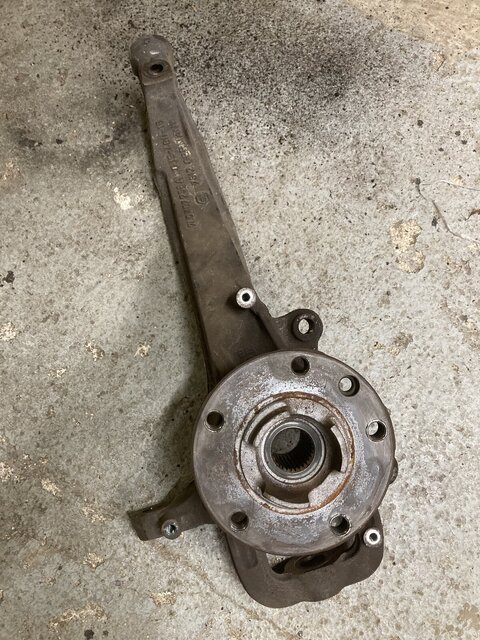

Et sortir le moyeux
Moyeu dépôsé.JPG

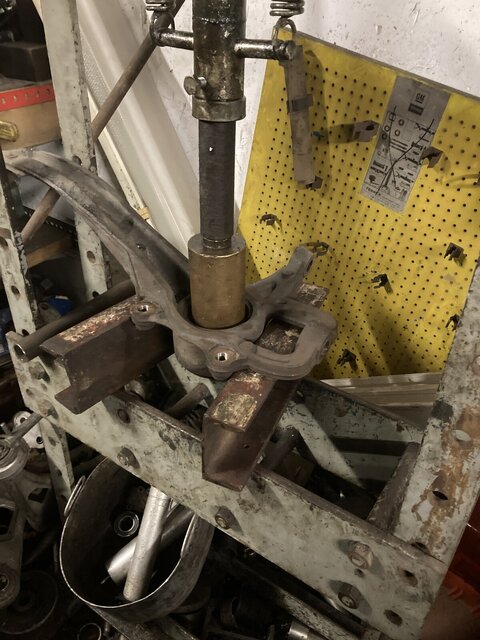

Passage à la presse pour sortir le moyeux
sur lequel est resté la cage du roulement qu'il faudra enlever en la coupant avec une meuleuse et la faire sauter au marteau / burin (l'autre côté est venu d'un seul bloc)
Ensuite on sort le roulement

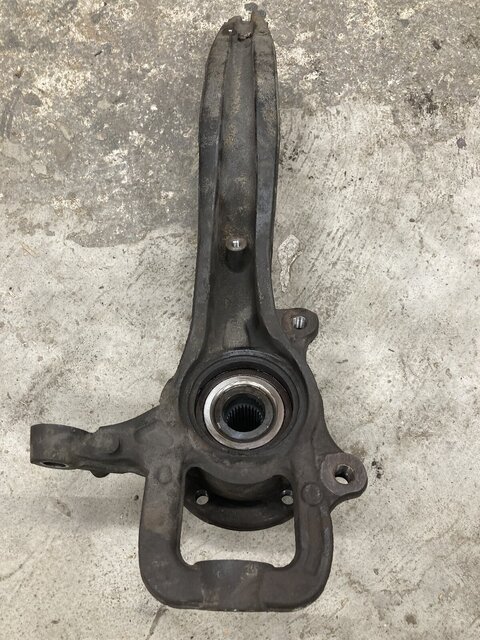

Et remontage du nouveau roulement avec délicatesse pour un enfoncement bien dans l'axe

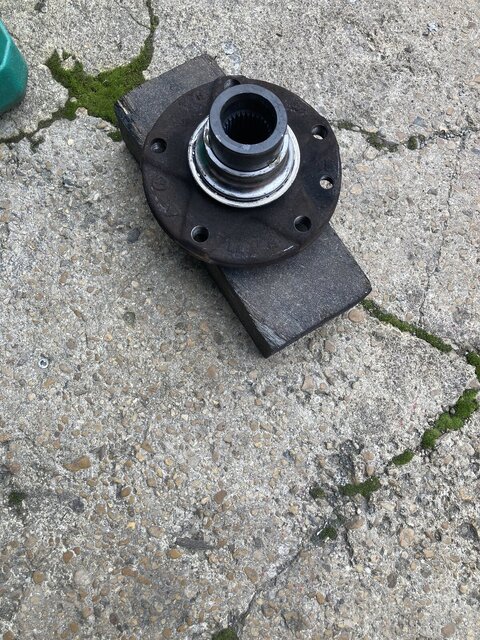

et le moyeu
Passage à la presse.JPG

Plus qu'à remonter avec écrou neuf sur le cardan


Robert
