Fonctionnement recyclage des gaz échappement moteur AEY (1 Membre)

[phildelavista]

la première vu a l'air de mieux correspondre moteur AFN, AHU, ALE



[BigBob]

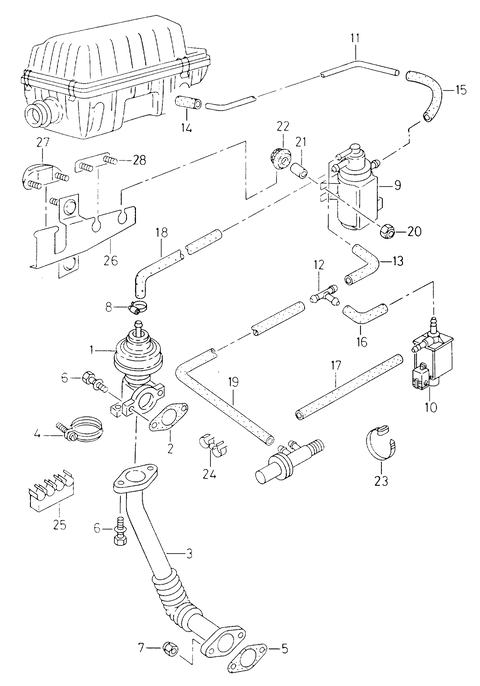

Le voici le branchement des durites :

• «
  Vous n'êtes pas autorisé à voir cette ressource. Connexion ou S'inscrire
  ».



[phildelavista]

j'ai trouvé cela, je ne comprend plus rien



[phildelavista]

Sur la documentation on aperçois une électrovanne de commande du papillon d'air et la capsule de commande du papillon d'air. Sur la vue précédente on ne vois pas le papillon d'air et je n'arrive pas a déterminé ou cette capsule se branche.



[ridley]

Salut, mon fils a une cordoba sdi, je peux te faire des photos si tu me dis précisément où.



[phildelavista]

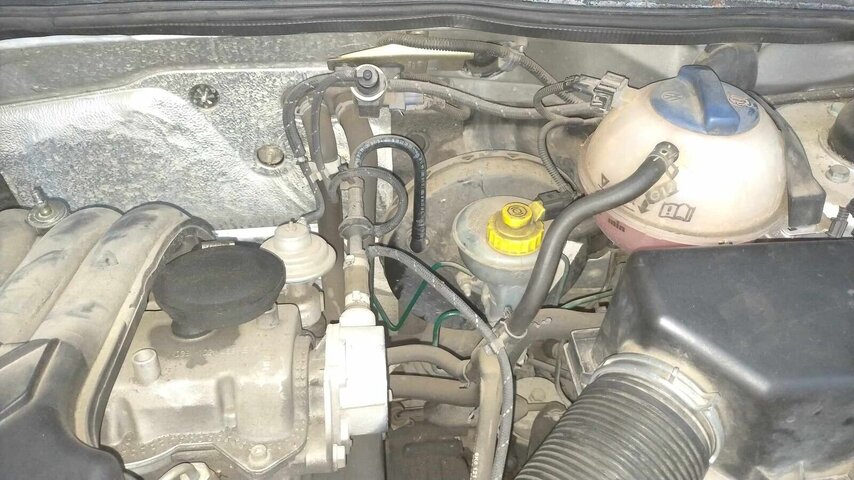

Salut, ce serait génial voici mes photos, il faudrait le cheminement des durites de dépression. Au niveau des électrovannes et de l'EGR et du papillon d'entrée d'air.
merci



[ridley]

ok des que je le vois, je fais les photos



[ridley]

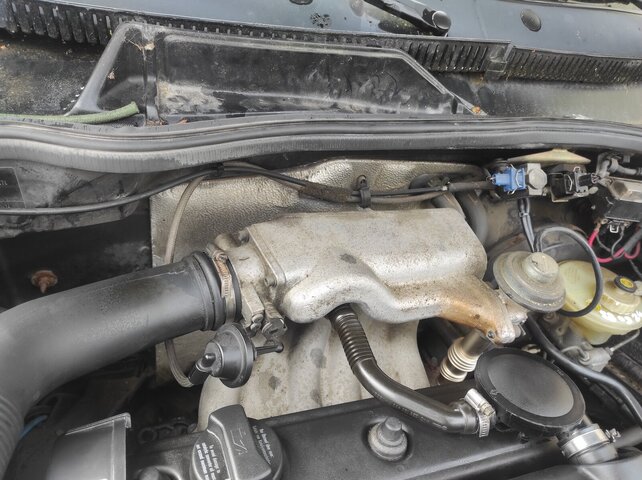

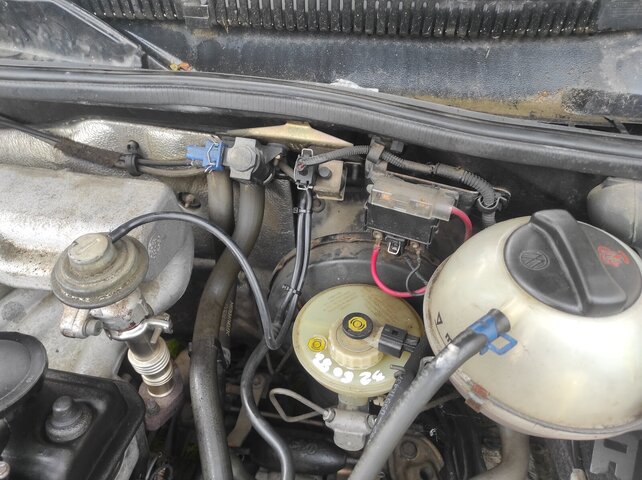

bonsoir voici les photos cordoba sdi de 2000



[phildelavista]

Merci pour les photos, mais ce n'est pas le même moteur. tu a une pompe a dépression en bout de culasse et l'EGR, n'est pas au même endroit, ce doit être le ASY.



[phildelavista]



[phildelavista]

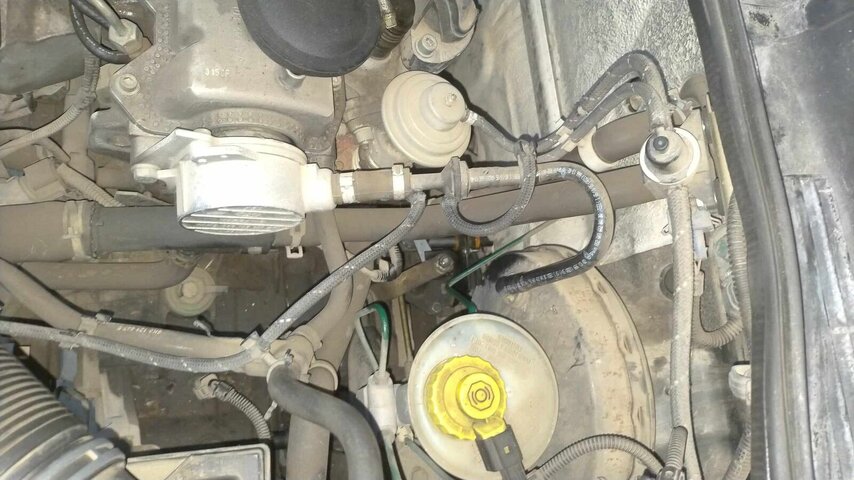

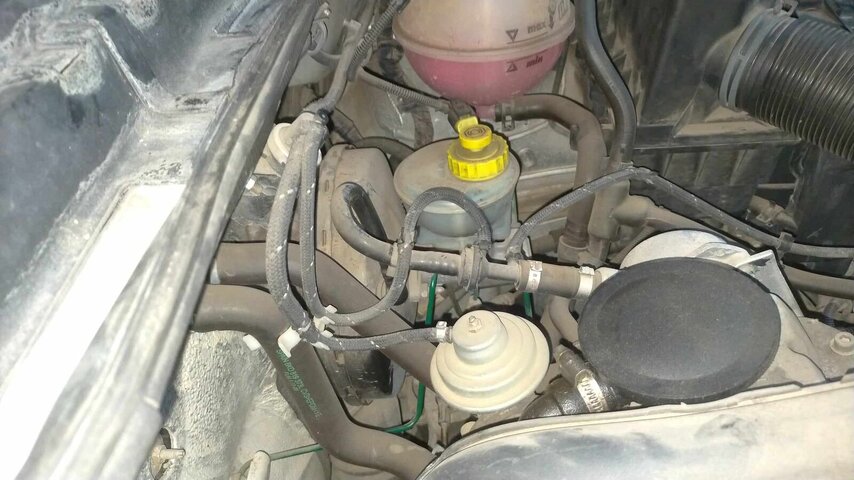

voici donc au final le branchement de la dépression :

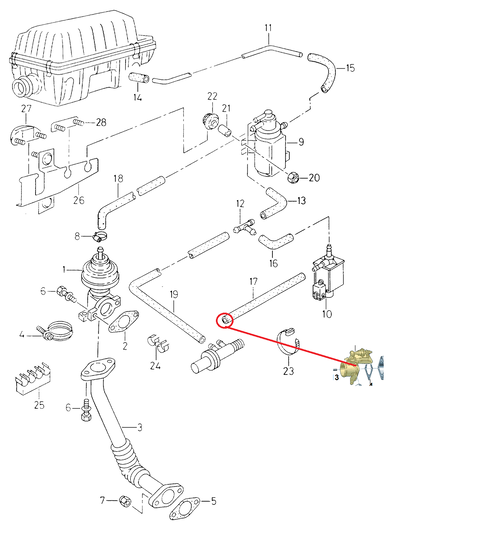

Le volet d'admission d'air ( étouffoir ) se branche sur le repère 17 .
Trompeur sur la vue, car sur mon moteur avant que je reprennent les branchements , le tuyau était brancher sur le deuxième pion du raccord sur le master Vác;
Je n'ai plus de problèmes et elle est passé au contrôle technique ( pas de problèmes de pollution).

Je tiens a remercier tous ceux qui m'on aider a comprendre.
